Wyzwanie: Delikatny transport na szeroką skalę

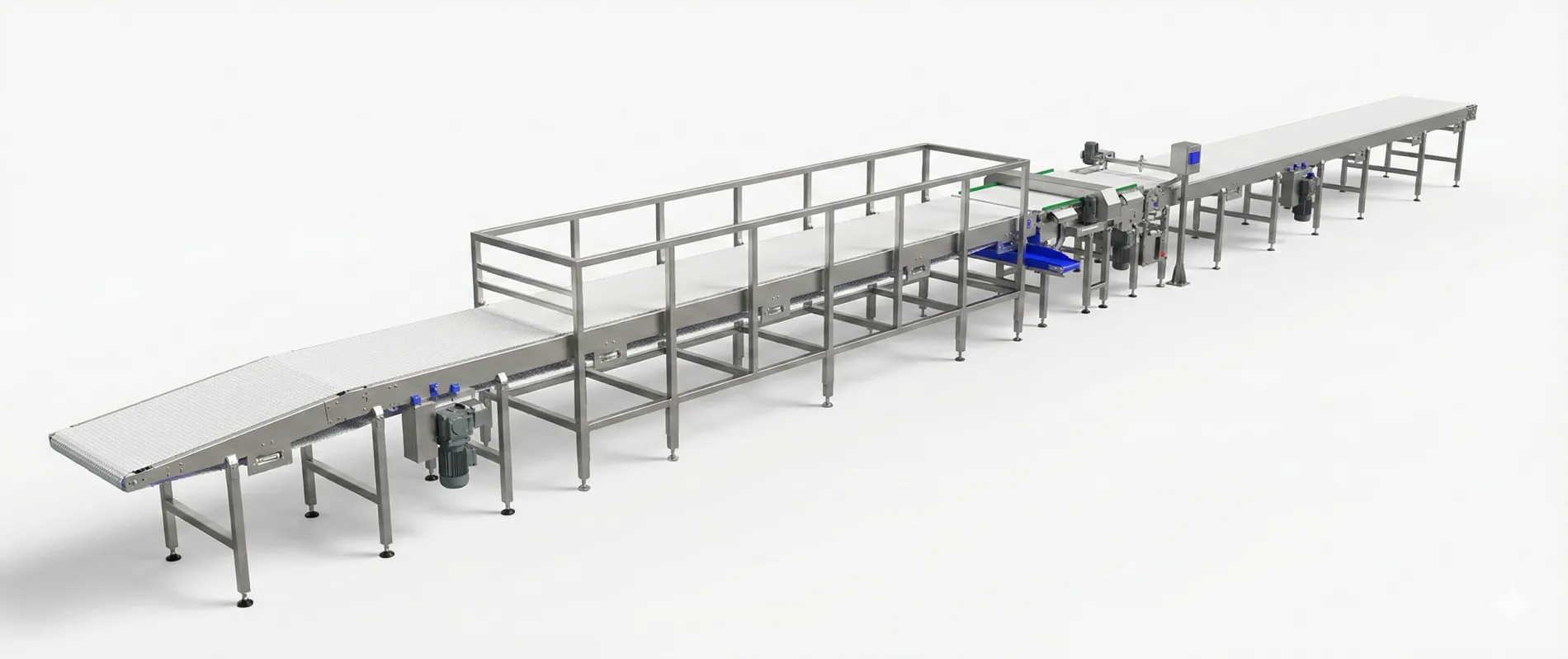

Projekt obejmował zaprojektowanie i wykonanie linii transportowej dla delikatnych wyrobów cukierniczych – herbatników. Kluczowym wyzwaniem była szerokość strugi produktu (taśmy o szerokości 1200 mm) oraz konieczność zachowania najwyższych standardów higienicznych przy dużej wydajności.
Technologia Napędowa: SEW-Eurodrive MOVIMOT
W celu zapewnienia niezawodności i modułowości systemu, oparliśmy układ sterowania o decentralną technikę napędową SEW-Eurodrive z serii MOVIMOT.
- Zalety: Zintegrowanie falownika z silnikiem pozwoliło na znaczną redukcję okablowania w strefie produkcyjnej oraz ułatwiło konfigurację prędkości poszczególnych sekcji.

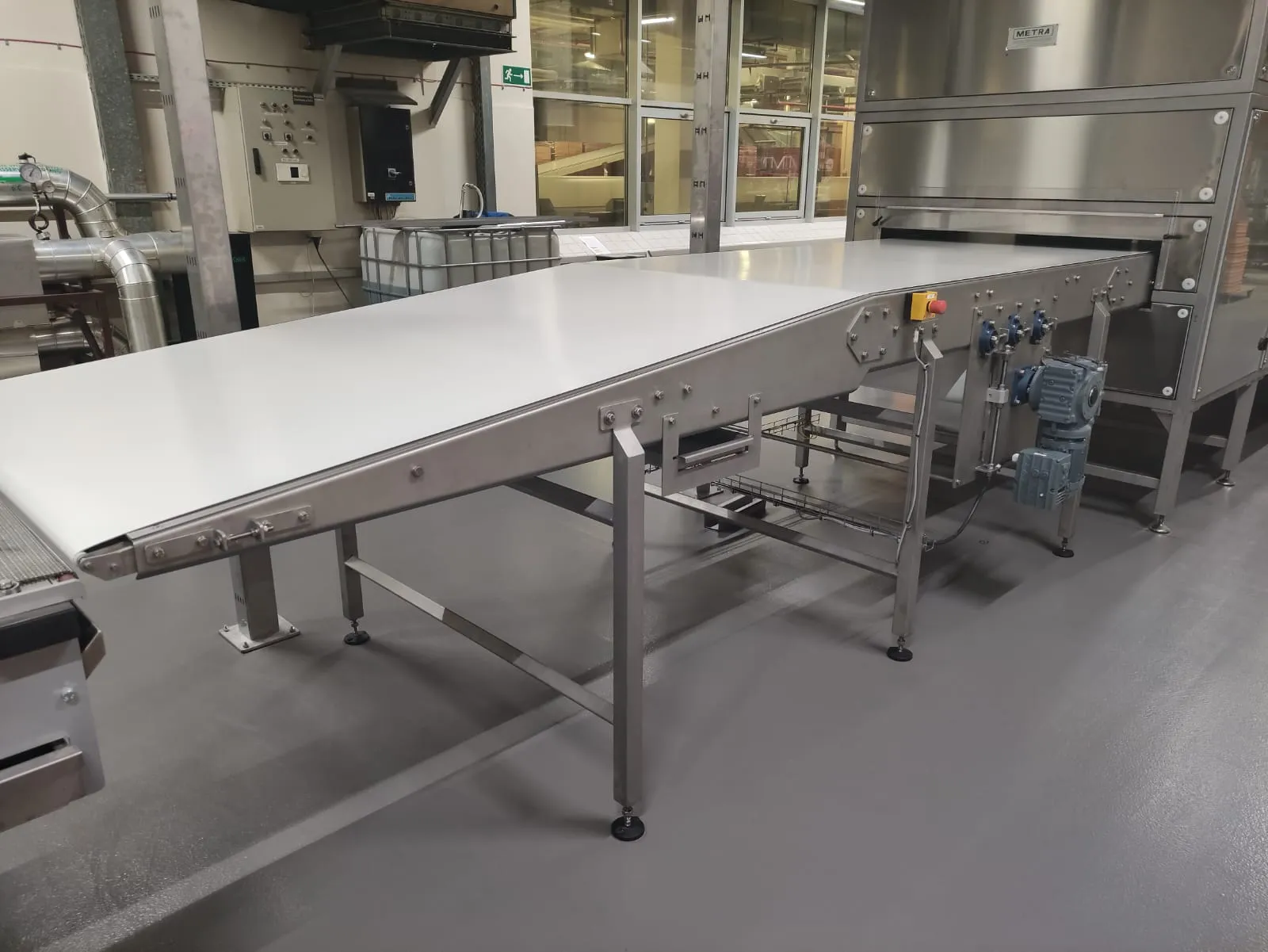

- Higiena: Zastosowaliśmy gładkie taśmy transportowe, które są łatwe w czyszczeniu i zapobiegają gromadzeniu się resztek produktu, co jest kluczowe w branży spożywczej.
Bezpieczeństwo Żywności: Detekcja Metalu i System Odrzutu
Integralną częścią linii jest system kontroli jakości wyposażony w czuły metaldetektor. Ze względu na szerokość taśmy (1,2 m) i specyfikę produktu, zastosowaliśmy zaawansowany system odrzutu zanieczyszczonych partii typu „retracting nose” (cofający się nosek).
Jak to działa? W momencie wykrycia zanieczyszczenia metalicznego przez detektor:
- Końcówka przenośnika (nosek) błyskawicznie cofa się pneumatycznie.
- Tworzy się szczelina, przez którą zanieczyszczony rząd herbatników spada grawitacyjnie na umieszczony poniżej poprzeczny przenośnik odrzutu.
- Nosek powraca do pozycji bazowej, przywracając ciągłość transportu.
Rozwiązanie to gwarantuje 100% pewność usunięcia zanieczyszczenia bez zatrzymywania linii i bez ryzyka zgniecenia produktów, co mogłoby nastąpić przy użyciu standardowych spychaczy.
Finał procesu: Sztaplowanie

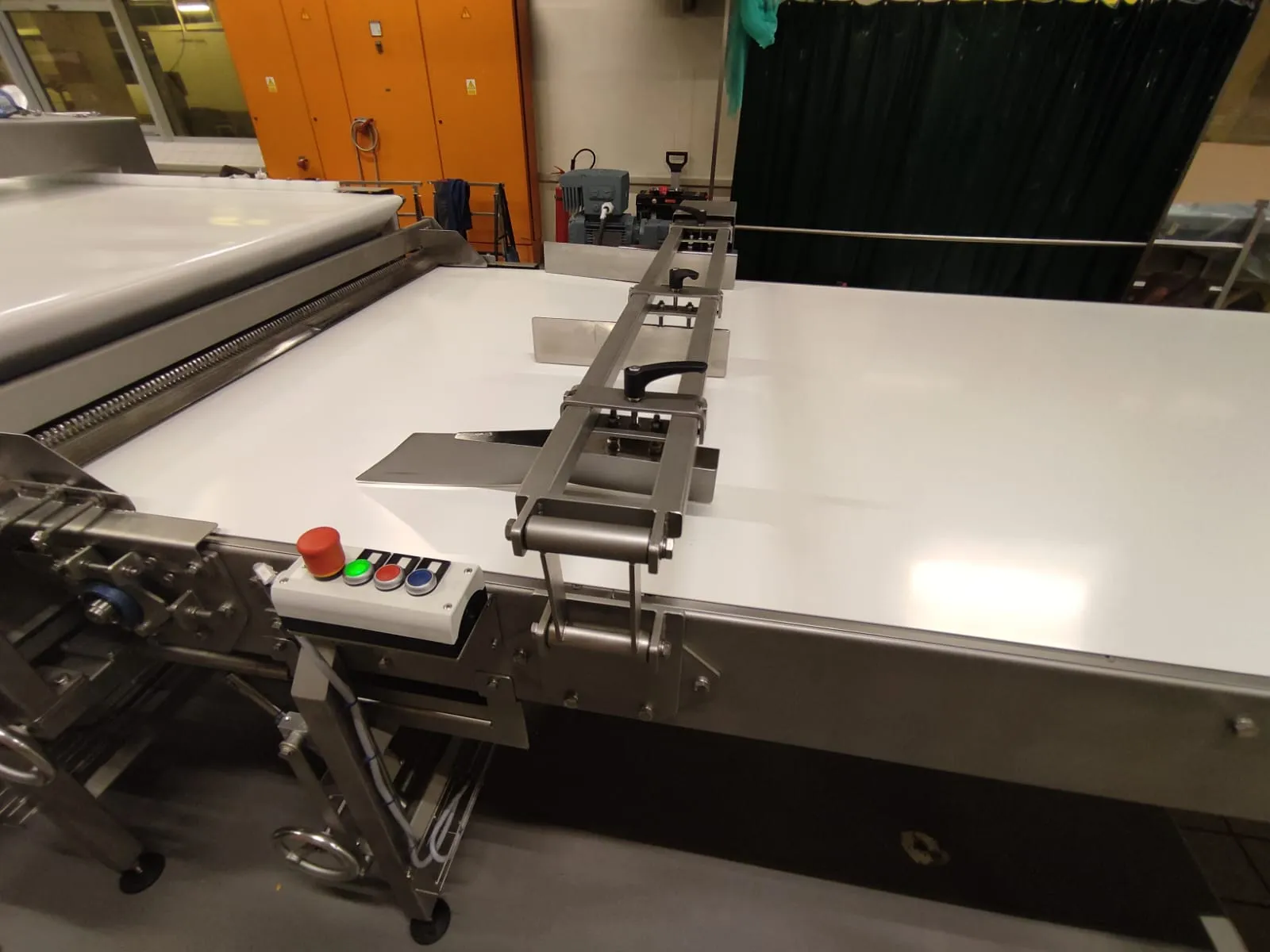

Linia kończy się automatycznym sztaplerzem, który precyzyjnie układa herbatniki w stosy, przygotowując je bezpośrednio do procesu pakowania. Synchronizacja napędów SEW zapewnia płynne doprowadzanie produktu, co minimalizuje straty (pokruszenia).
